泵站自動化
4.1、概述
泵站自動化控制系統是以LCU（Local Control Unit）現地控制單元、工業以太網、工作站、數據庫服務器為核心組成的分布式實時過程控制系統，開展泵站控制系統信息化建設，覆蓋數據采集、數據傳輸、數據存儲、數據查詢、開/關機控制、人員管理等于一體的現代化信息控制系統；泵站自動化控制系統可以提供直觀的機組實時運行狀態、實時報警狀態并提供防誤操作邏輯控制等，可以大大減少運行管理人員的誤操作、緩操作；提高泵站運行管理的可靠性。
4.2、系統總體結構

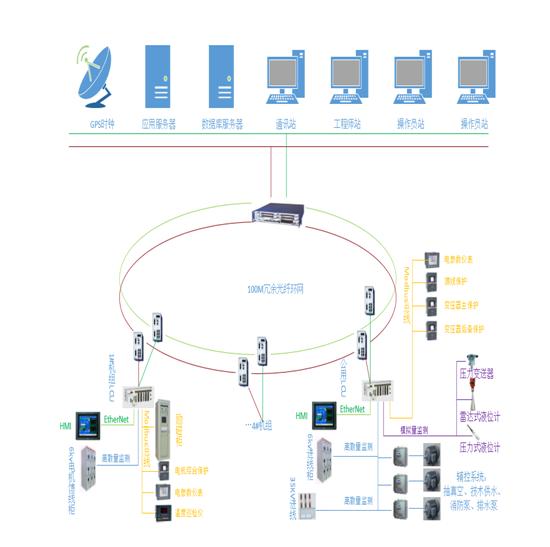

單體泵站主要集中監控運行機組與泵站所35KV變電站等相關設備。單體泵站設監控計算機兩臺，工程師站一臺，數據庫服務器一臺，應用服務器一臺，通訊站一臺，UPS電源一套。數據庫預留接口（后期可以通過以太網與調度中心服務器相連），以便調度中心實時調度泵站合理運行，監視設備運行情況及人員管理情況。通常情況下，操作員在泵站控制室實現對泵站遠程啟停控制。
泵站計算機監控系統采用GE PAC3I系列大型PLC對全站泵組、電氣系統、公用油、水、氣系統、閘門控制系統、勵磁系統及直流系統進行有效監視和控制，全站共4套泵組，每個機組設置一套現地控制單元（LCU），全站設置一套公用現地控制單元。對系統過程的工藝參數、電氣參數和設備運行狀態進行監測、控制、聯鎖和報警以及報表打印，通過使用Modbus RTU、Modbus TCP、IEC 61850等開放式通訊協議，完成整個工藝流程所必需的數據采集，數據通訊，順序控制，時間控制，回路調節及上位監視和管理作用。
4.3、控制系統的監控內容
泵站的監控內容包括主變壓器、所用變壓器、站用變壓器及電機電壓、電流、負荷開關等的保護；泵站的前后池水位；閘門的閘位、運行狀態及控制；公用油、氣、水系統及相關閥門、泵的狀態及控制；機組溫度；勵磁系統、調速系統的狀態及控制；機組的運行狀態及啟停控制
4.4、計算機監控系統網絡結構及通訊方式
整個系統主干傳輸網采用100Mbps環形光纖工業以太網，支持IEEE802.3規約和標準的TCP/IP協議；也可采用工業級專用控制局域網，該控制網具備確定性和可重復性及I/O共享，實現數據的高速傳輸和實時控制。
4.5、現地控制單元功能(LCU)
數據采集和處理：從各開關柜（包括主變進線柜、母線聯絡柜、電壓互感器柜、站用變開關柜、電容器開關柜和電動機開關柜）的自動控制裝置獲取該裝置所采集的各種數據；從多功能電表獲取電量相關實時數據；從溫度巡檢儀獲取機組各測點溫度等；自行采集全站的公用實時數據，如泵站前后池水位、泵站流量、泵房溫度、電容室溫度、供排水系統的運行狀態等；自行采集各機組主輔設備中未納入開關柜測控系統、電能采集裝置和溫度巡檢裝置等的主輔設備的運行狀態和運行參數進行實時數據，包括開關與閘門的狀態、水泵進口水位、水泵出口壓力、水泵機組流量、軸承油位等；對于裝設立式水泵機組的泵站，還可采集機組的振動與擺度數據
控制與調節：現地控制單元可對泵站主輔設備進行控制，包括機組各種工況的轉換，緊急停機和事故停機，斷路器、隔離開關的分、合操作；輔助設備及公用設備的啟、停操作；出口閘門等控制與調節可手動實現、程序預設實現或根據運行工況自動實現。
數據通信：現地控制單元要實現與泵站監控計算機和各種智能采集裝置等設備的通信,現地控制單元與泵站監控計算機之間通過工業以太網通信;泵站各設備所配套的測控裝置均配有485 通訊串口，且部分設備配置有以太網通訊接口，本系統中現地控制單元與測控裝置之間優選擇Modbus TCP、IEC 61850、Modbus RTU進行通信。
4.6、控制中心功能
圖形與界面：全局畫面實時顯示重點運行數據，如各泵站進出廠水流量、主要設備的運行狀態；以泵站、變電站工藝仿真圖形式，在局部畫面實時顯示泵站機組、電力控制柜變電設備、閥門、儀表、給排水泵、電力設備等工藝過程的主要工藝監控數據；數據表格界面，以表格形式，顯示泵站所有監測數據，可以直觀的瀏覽所有采集參數。
控制模式： 監控系統可根據用戶要求實現就地控制、遠程手動控制和遠程自動控制模式，以實現不同工況下泵站監控系統的穩定、安全運行。三種控制模式的優先級為遠程自動控制、遠程手動控制、就地控制，就地控制具有最高優先級。
數據報表： 根據用戶需求定制數據報表，查看實時報表，實時報表中包含全線所有參數的當前值可以隨時打印實時報表，也可以定時打印，分為日、月、季、年多種報表。
數據趨勢： 數據趨勢分為實時與歷史兩種趨勢，以曲線形式顯示泵站水量、電力等參數的動態變化，可以直觀的掌握參數變化的規律。
事件及報警：數據報警界面顯示，實現對每個參數的低低報警、低報警、高報警、高高報警的設置。以不同顏色形式，把當前報警、已確認報警和已恢復報警區分開來，每個報警量可以顯示它的節點名、位號、描述、報警產生時間、報警消除時間、狀態、當前值等信息
安全管理：對重要設備的操作、重要參數的修改均會自動記錄，包括登錄的操作員、對設備進行的操作、時間以及修改前的參數值、修改后的參數等，以利于進行管理及事故分析。
用戶管理：系統管理員能夠對用戶的名稱、密碼、訪問權限和優先等級等相關內容進行設置；記錄用戶登錄和退出系統的時間及用戶使用過的操作命令，顯示用戶是否在線和工作狀態等信息；可查看事件記錄，例如：某操作員于什么時間進行登錄，什么時間退出登錄等。
語音報警系統：當需要對重要操作進行提示，以及泵站發生事故或故障時，能用準確、清晰的語言向有關人員發出報警。
